Каковы технические трудности при укладке высоковольтных кабелей передачи?

Планирование маршрута и инфраструктурные проблемы городов при прокладке высоковольтных кабельных линий

Растущий спрос на подземные высоковольтные передающие кабели в городах

Рост городского населения и интеграция возобновляемых источников энергии приводят к ежегодному увеличению на 14% объемов установки подземных передающих кабелей (Глобальный энергетический отчет 2023). Эти системы уменьшают визуальное воздействие и повышают устойчивость электросетей, но требуют применения передовых инструментов планирования для эффективного преодоления плотной городской инфраструктуры.

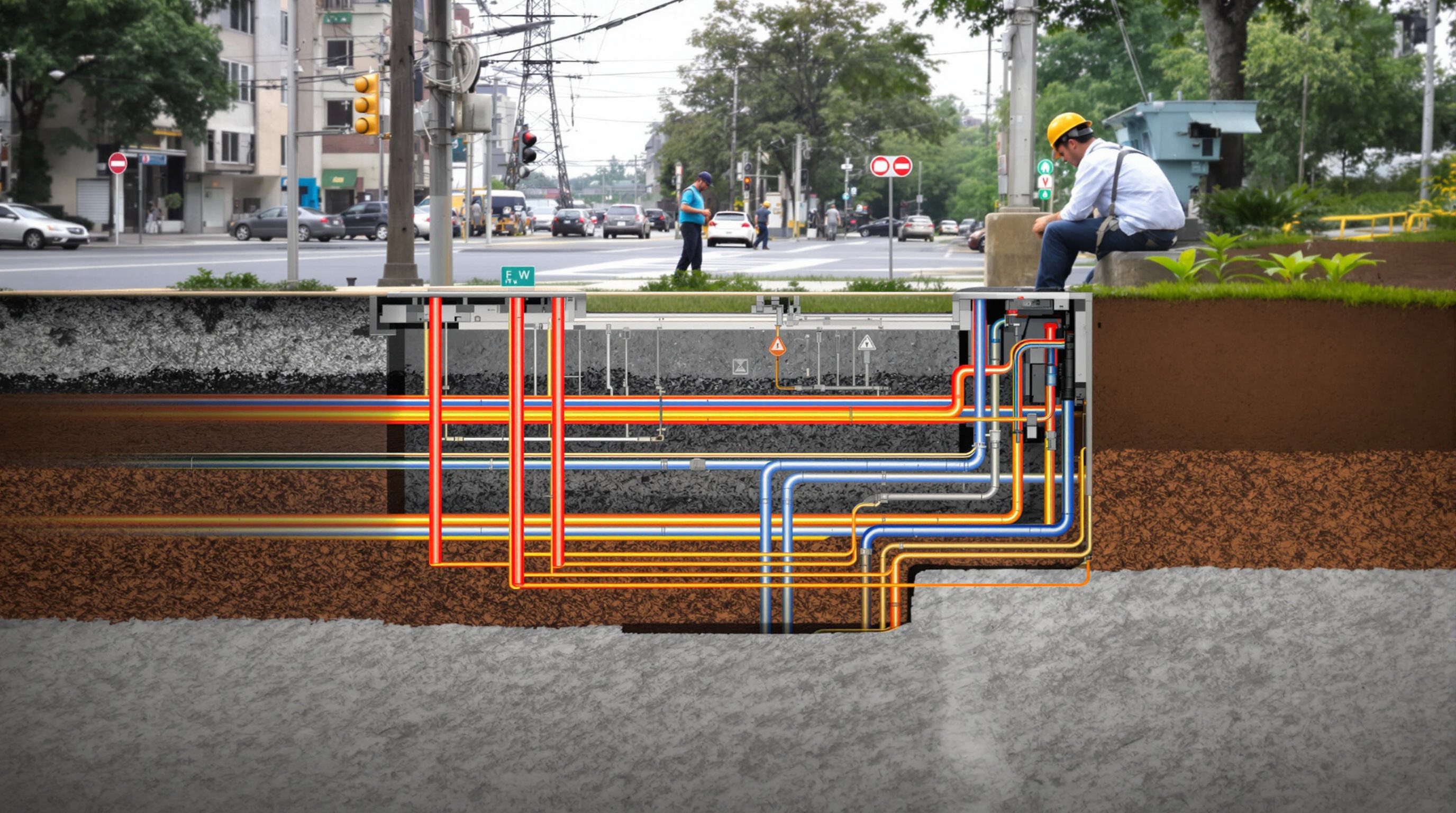

Ограничения, связанные с существующей инфраструктурой при прокладке кабельных трасс

Монтаж кабелей в старых коммунальных коридорах часто выявляет конфликты с газопроводами, волоконно-оптическими линиями и транспортными сетями. В ходе инфраструктурного аудита 2022 года в Берлине было установлено, что 38% запланированных линий передачи требовали перепроектирования из-за неучтенных трубопроводов, что добавило 6–9 месяцев к срокам реализации проектов.

Пример из практики: проект Crossrail в Лондоне и сложности перенаправления кабелей

Во время реализации проекта Crossrail инженеры перенаправили 52 км кабелей напряжением 400 кВ, обеспечив бесперебойное электроснабжение 1,2 млн жителей. На реализацию проекта стоимостью 230 млн долларов были применены инновационные решения для преодоления ключевых трудностей:

Проблема	Решение	Результатом
Проходка тоннелей под действующими железными дорогами	Последовательные посекционные отключения	Полное отсутствие перебоев в обслуживании
Пересечение зон затопления реки Темзы	Гидрозащитные кабельные короба	сертификация защиты от наводнений на 50 лет
Координация 17 коммунальных предприятий	Общая платформа 4D-планирования	экономия средств на 23% по сравнению с традиционными методами

Использование ГИС и BIM для повышения точности прокладки подземных и подводных кабелей

В современных проектах системы управления географической информацией (ГИС) интегрируются со строительным информационным моделированием (BIM) для имитации тепловых нагрузок и электромагнитных помех. В результате применения этого двойного подхода количество отказов кабелей в подводных установках в Северном море сократилось на 41% по сравнению с традиционными методами планирования.

Интеграция взаимодействия с заинтересованными сторонами и 3D-моделирования в городских проектах передачи электроэнергии

Платформы визуализации в реальном времени теперь позволяют коммунальным службам, муниципалитетам и подрядчикам совместно устранять конфликты еще до начала строительства. Инициатива по модернизации электросетей в Амстердаме сократила жалобы населения на 67% за счет использования интерактивных моделей местности, которые предсказывали уровень шума и влияние на транспортные потоки с точностью до 2 дБ/3%.

Термическое управление и отвод тепла в подземных высоковольтных передающих кабелях

Риски перегрева при установке высоковольтных кабельных линий в плотной городской застройке

Городская среда имеет свои особенности в плане тепловыделения, особенно если речь идет о процессах, происходящих ниже уровня земли. Исследования показывают, что подземные системы в таких условиях работают примерно на 25% горячее, чем аналогичные системы в сельской местности, поскольку бетонные конструкции удерживают тепло, а также вносят вклад в общий тепловой фон близко расположенные коммуникации (в 2019 году это было выявлено Ван и др.). Достаточно взглянуть на такие города, как Берлин или Токио, где температура в непосредственной близости от проложенных электрических кабелей часто превышает 45 градусов по Цельсию. При такой температуре электрические компоненты работают с превышением допустимых пределов, что объясняет частые проверки этих систем бригадами технического обслуживания в поисках признаков перегрузки.

Термомеханический изгиб (TMB) и перемещение кабелей вследствие колебаний температуры

Циклическое тепловое воздействие вызывает расширение медных кабелей более чем на 15 мм на метр, что приводит к значительному осевому перемещению — до 15 метров в год на участке длиной 1 км. Напряжение концентрируется в фиксированных точках и на резких изгибах, ускоряя износ изоляции в местах, где радиус изгиба меньше 1,2 м.

Исследование случая: Тепловое повреждение в городской электросети Германии с бумажной изоляцией

Инцидент 2018 года в распределительной сети Мюнхена 110 кВ продемонстрировал уязвимости устаревших систем с бумажной изоляцией:

• перегрузка в течение 72 часов : Повышение тока на 18% во время жары
• Нарушение изоляции : Частичные разряды достигли 150 пКл в течение 12 часов
• Стоимость ремонта : 2,4 млн евро на замену участка длиной 300 м

Анализ после инцидента показал, что бумажная изоляция деградирует в три раза быстрее, чем сшитый полиэтилен при температуре выше 70 °C под длительным тепловым воздействием.

Роль диэлектрического масла под давлением в изоляции и охлаждении

Кабели с жидкостной изоляцией используют диэлектрическое масло, подаваемое под давлением 15 бар, обеспечивая превосходные характеристики:

• Теплопередаче : Теплопроводность 25 Вт/м·К (по сравнению с 0,3 Вт/м·К для сухой изоляции)
• Термальная стабильность : Сохраняет диэлектрическую прочность с отклонением не более 2% в диапазоне от -30°C до 105°C

Эта двойная функция повышает как электрическую надежность, так и отвод тепла в условиях высоких нагрузок.

Продвинутые материалы для обратной засыпки и решения для мониторинга температуры в реальном времени

Пилотный проект 2023 года в Сингапуре объединил термопроводный материал с добавлением бентонита (теплопроводность 0,8 Вт/м·К) с распределенным температурным датчиком (DTS), что позволило сократить количество горячих точек на 40%. При интеграции с динамическими системами теплового рейтинга это позволяет в реальном времени регулировать пропускную способность до 118% от статических значений в периоды низкой нагрузки.

Деградация изоляции и выбор материалов в высоковольтных передающих кабелях

Износ инфраструктуры и проблемы надежности в кабельных системах с жидкостным заполнением

Согласно аудиту надежности электросети 2023 года, более 35% высоковольтных кабелей, заполненных жидкостью и установленных до 1990 года, сейчас демонстрируют признаки деградации изоляции. Эти системы особенно уязвимы к термоциклированию и проникновению влаги, при этом бумажно-масляная изоляция склонна к диэлектрическому пробою в современных сетях, характеризующихся колеблющимися нагрузками.

Стабильность диэлектрического масла и долгосрочные характеристики изоляции

Диэлектрическое масло выполняет функции изолятора и охладителя, но его свойства ухудшаются под воздействием постоянного теплового напряжения. Исследование теплового старения 2023 года показало, что напряжение пробоя масла снижается на 12—18% за десятилетие, при этом уровень кислотности растет в 3 раза быстрее в подземных городских установках, чем в аналогах на воздушных линиях.

Бумажная изоляция против сшитого полиэтилена: сравнение надежности современных высоковольтных кабелей

Свойство	Бумажная изоляция (маслонаполненная)	Сшитый полиэтилен (XLPE)
Срок службы (лет)	40-50	50-60
Частота обслуживания	Проверка жидкости каждые 6 месяцев	Осмотр раз в десятилетие
Частота отказов (на км)	0,8 инцидентов	0,2 инцидентов

Сопротивление XLPE влаге и меньшие требования к обслуживанию делают его идеальным для новых установок, хотя бумажно-изолированные системы остаются распространенными в проектах модернизации из-за совместимости с существующей инфраструктурой.

Переход на инновационные конструкции кабелей с улучшенными диэлектрическими свойствами

Кабели следующего поколения включают диэлектрики на основе нанонаполненного полипропилена (NFPP), которые показывают на 40% более высокую устойчивость к частичным разрядам, чем XLPE, по результатам последних испытаний. Эти материалы поддерживают передачу постоянного тока напряжением 800 кВ с изоляцией на 22% более тонкой, что позволяет создавать более компактные и эффективные конструкции.

Соединение кабелей, оконцевание и проблемы при обращении с высоковольтными передающими кабелями

Высокий уровень отказов на соединениях и оконцеваниях в высоковольтных системах

Согласно недавним отчетам о надежности электросети за 2023 год, примерно 40% проблем в системах передачи высокого напряжения фактически начинаются именно в этих точках подключения и окончаниях. Что делает эти компоненты столь проблемными? Они испытывают огромные электрические нагрузки, иногда достигающие 525 киловольт, а также постоянное механическое давление. Что касается подземных кабелей, то плохая герметизация является причиной около двух третей всех диэлектрических повреждений, связанных с влагой. Особенно сложны соединения из сшитого полиэтилена (XLPE), собираемые непосредственно на месте, поскольку они требуют почти идеального выравнивания, точность которого должна составлять доли миллиметра, чтобы просто избежать проблем частичных разрядов, которые остаются одной из основных причин выхода оборудования из строя до истечения его ожидаемого срока службы.

Требования к точности при соединении и оконцевании высоковольтных кабелей

Современные системы на 400 кВ требуют сверхчистых условий (<0,1 частиц/см³) во время спайки. Термоусадочные оконцевания предотвращают деформацию, вызванную нагреванием, в то время как соединения с газоизолированной коммутационной аппаратурой (GIS) требуют концентричности ±0,05 мм. Переход с бумажной изоляции на экструдированные диэлектрические кабели снизил уровень отказов соединений на 34% с 2018 года, несмотря на увеличение сложности монтажа.

Исследование случая: подключение морской ветроэлектростанции с использованием подводных ВПТП кабелей

Проект морской ветроэлектростанции мощностью 1,4 ГВт в Северном море сталкивался с повторяющимися отказами соединений в экспортируемых кабелях ВПТП 320 кВ. Анализ после отказов связал проблему с циклическим изгибом от приливных течений, повредившим 38% полевых соединений. Внедрение роботизированных систем соединения с тепловизионным контролем 360° в реальном времени сократило годовые расходы на ремонт на море на 12 миллионов долларов.

Автоматизированное соединение и заводские оконцевания для минимизации повреждений при монтаже

Ведущие производители теперь предлагают предварительно формованные, интегрированные в КРУ выводы, испытанные на выдерживание импульсных напряжений до 650 кВ. Автоматические машины для снятия изоляции обеспечивают точность 0,01 мм при удалении полупроводникового слоя — в пять раз точнее, чем при ручных методах. Эти инновации повысили показатель успешного первого запуска до 98% в недавних проектах сверхвысокого напряжения (СВН).

Условия окружающей среды и обеспечение перспективности высоковольтных кабелей передачи

Нестабильность грунта и ее влияние на долговечность кабелей

Изменения состава почвы и подвижность грунта создают серьезные риски для подземных кабелей. Инженерно-геологические изыскания показывают, что глинистые почвы могут расширяться до 12% в периоды увлажнения, создавая боковые давления свыше 3500 фунт-сила на квадратный дюйм (PSI) на системы трубопроводов. Это напряжение ускоряет усталость изоляции, особенно в кабелях XLPE на 400 кВ и выше.

Риски коррозии и проникновения влаги в условиях изменчивости грунта

Установки на побережьях и поймах подвержены повышенной опасности проникновения соли и электрохимической коррозии. Исследования показывают, что проникновение влаги снижает диэлектрическую прочность на 34% в кабелях с свинцовой оболочкой спустя 15 лет. Современные антикоррозионные ленты из полиэтилена низкой плотности обеспечивают эффективность водоблокировки 99,97%, что подтверждено ускоренными испытаниями старения, имитирующими срок службы 50 лет.

Исследование случая: Эрозия побережья, влияющая на подводные ВПТ-кабели в Северном море

Авария 2022 года линии ВПТ 525 кВ между Великобританией и Нидерландами показала, как эрозия дна, измеряемая в 2,3 метра/год, может привести к повреждению кабелей тралами рыболовных судов. Анализ, проведённый Консорциумом передачи энергии по Северному морю, показал, что проект 2008 года недооценил скорость приливных течений на 18%, что потребовало модернизации на сумму 74 млн долл. США.

Инженерно-геологические изыскания и защитные оболочки для сложных установок

Передовые геофизические методы картографирования теперь обеспечивают разрешение 15 см при планировании маршрутов и определяют аномалии грунта с точностью 98,7%. Двухслойная броня, сочетающая HDPE и металлическую ленту, повышает устойчивость к проколам на 72% по сравнению с однослойными конструкциями в условиях моделируемых сейсмических событий.

Растущее внедрение ЛС-ПП и модульных конструкций для перспективных систем передачи электроэнергии

Мировой рынок ВЛПТ ожидает рост на уровне 8,4 процента в год до 2033 года. Такой рост обусловлен в первую очередь проектами, такими как Champlain Hudson Power Express, реализуемый непосредственно в штате Нью-Йорк. Что касается установки, применение модульных кабельных систем с предварительно изготовленными соединениями позволяет сократить время монтажа примерно на 40 процентов. Эти системы по-прежнему обеспечивают впечатляющую эффективность передачи около 99,96 процента даже на расстояниях свыше 1200 километров. Подобные характеристики делают их абсолютно незаменимыми для подключения крупных морских ветровых электростанций к городским электрическим сетям. Недавние полевые испытания преобразователей на основе IGBT в корпусе Press Pack показали, что потери в них составляют всего на 0,2 процентных пункта меньше, чем у традиционных тиристорных систем. Это небольшое, но важное улучшение способствует переходу от устаревшей инфраструктуры переменного тока к более современным решениям.

Раздел часто задаваемых вопросов

Что способствует спросу на подземные высоковольтные передающие кабели в городских районах?

Рост городского населения и интеграция возобновляемых источников энергии являются основными движущими факторами, направленными на уменьшение визуального воздействия и повышение устойчивости электросети.

Каковы основные проблемы при планировании трассы кабеля для высоковольтной передачи?

Ключевые проблемы включают конфликты с существующей инфраструктурой, такими как газовые трубы и волоконно-оптические линии, а также соблюдение новых норм и получение разрешений, что может потребовать перепроектирования и задержек.

Как GIS и BIM помогают при установке кабелей?

Они обеспечивают точность, моделируя тепловые нагрузки и электромагнитные помехи, значительно снижая количество отказов кабелей по сравнению с традиционными методами.

Почему соединения и окончания являются важной проблемой в высоковольтных системах?

Они подвержены высоким электрическим и механическим нагрузкам и склонны к проблемам выравнивания, что может привести к преждевременному выходу из строя и более высоким затратам на обслуживание.

Какие существуют решения экологических проблем, влияющих на целостность кабеля?

Продвинутые инженерно-геологические изыскания и двойная оболочка обеспечивают лучшую защиту от нестабильности грунта и коррозии, а модульные конструкции кабелей повышают эффективность и готовность к будущему.
