Как выбрать подходящие электрические кабели и провода для строительных проектов многоэтажных зданий?

Безопасность и интеграция систем: ключевая роль кабелей и проводов в строительном проектировании

Критически важная функция электрической инфраструктуры при вертикальной эвакуации и тушении пожаров

Сегодня многоэтажные здания сильно зависят от систем электропроводки, которые продолжают работать даже в экстренных ситуациях. Именно специальные огнестойкие провода и кабели обеспечивают работу критически важных систем во время эвакуации — например, вентиляторов для удаления дыма, аварийного освещения, на которое все полагаются, а также систем управления лифтами, позволяющих людям безопасно покинуть здание. Согласно исследованию, опубликованному Национальной ассоциацией противопожарной защиты в прошлом году, в зданиях, оснащённых такими огнестойкими кабелями, скорость вертикального распространения огня снизилась по сравнению со стандартными системами примерно на две трети. Важнейшая особенность этих кабелей — способность сохранять работоспособность цепей даже при температурах, превышающих 1800 градусов по Фаренгейту, или около 1000 градусов по Цельсию. Это означает, что оборудование, спасающее жизни, остаётся функциональным именно в те моменты, когда его работа наиболее критична — во время чрезвычайных ситуаций в здании.

Как кабели и провода для строительных систем обеспечивают интеграцию инфраструктуры всего здания

Основой любого умного здания является его структурированная кабельная система, которая соединяет все, от камер видеонаблюдения до систем управления отоплением и устройств мониторинга энергии. Экранированные витые пары и оптоволоконные кабели помогают снизить уровень электромагнитных помех. Это особенно важно в высотных зданиях со стальным каркасом, где сигналы имеют тенденцию искажаться при передаче на верхние этажи. Согласно исследованиям, опубликованным в стандарте IEEE 1202 за 2022 год, правильно установленные кабельные лотки и каналы могут сократить ошибки монтажа примерно на 42 процента. Кроме того, такие системы рассчитаны на возможность расширения, когда в здании потребуется подключать все большее количество интернет-устройств.

Обеспечение долгосрочной надежности при изменяющихся нагрузках и условиях окружающей среды

Электрические системы в высотных зданиях сталкиваются с различными специфическими проблемами, такими как раскачивание, вызванное сильным ветром, и проблемы расширения внутри вертикальных инженерных шахт. Новые промышленные провода THHN/THWN-2 оснащены изоляцией из сшитого полиэтилена (XLPE), которая сохраняет гибкость намного дольше по сравнению с обычными ПВХ-изоляциями. Испытания показывают, что эти провода сохраняют свою способность к изгибу примерно на 35% лучше, даже после 10 000 циклов изгиба. Что касается обслуживания, то последний стандарт AS/NZS 3018:2024 требует, чтобы управляющие зданиями регулярно проводили инфракрасные проверки вертикальных кабельных каналов. Это позволяет выявлять проблемы с изоляцией до того, как они станут серьезными, что означает меньше неприятных сюрпризов в будущем и более долговечную электрическую инфраструктуру в целом.

Механическая прочность и устойчивость при монтаже в вертикальных средах

Влияние раскачивания здания и структурных напряжений на целостность кабелей

Высокие здания на самом деле могут смещаться из стороны в сторону на расстояние до одного метра под воздействием сильного ветра, что создает большую нагрузку на все кабели, проложенные внутри конструкций. Постоянное движение туда и обратно означает, что инженерам требуются специальные сплавы металлов, которые не будут разрушаться из-за такого изгиба, а также изоляция, которая остается достаточно гибкой, чтобы продолжать проводить электричество даже после многих лет скручивания. Хорошо спроектированные кабели позволяют этим массивным конструкциям изгибаться без потери электрического соединения или полного разрушения, что должно надежно работать в течение многих лет, прежде чем появятся какие-либо проблемы.

Требования к механической прочности во время установки и срока службы

При установке кабелей в этих вертикальных кабельных шахтах они должны выдерживать усилия растяжения, значительно превышающие 10 кН, во время фактических операций по протяжке. Толщина оболочки кабеля должна составлять не менее 3 мм, чтобы выдерживать износ от острых краев кабельной разводки и неизбежное трение во время установки. Кроме того, добавление антипиренов играет решающую роль в обеспечении долговечности в опасных местах, таких как шахты лифтов, где безопасность имеет первостепенное значение. И давайте не забывать о том, что происходит в течение многих лет эксплуатации: эти материалы должны бороться с упрочнением изоляции и усталостью металла, вызванными постоянными циклами нагрузки и разгрузки на протяжении всего срока их службы.

Стандарты испытаний на устойчивость к истиранию, сдавливанию и вибрации

Сертифицированные вертикальные кабельные системы должны пройти строгие независимые оценки, включая:

• ASTM B901 испытания на вертикальное горение (1116 °C в течение 30 минут)
• IEC 60754-2 пороги выбросов кислотных газов (<0,5% проводимости)
• симуляции вибрации на 50 000 циклов, воспроизводящие условия эксплуатации в течение 25 лет

Недавние исследования подчеркивают важность УФ-стабилизированных сшитых полимеров для сохранения эксплуатационных характеристик в светопрозрачных фасадах, подверженных воздействию солнечного излучения и термоциклированию.

Исследование случая: выход из строя кабеля из-за недостаточной прочности на растяжение в шахтах высотных зданий

54-этажное коммерческое здание сталкивалось с повторяющимися повреждениями оболочек кабелей в стояках, что привело к убыткам в размере 740 тыс. долларов США (Ponemon, 2023). Экспертный анализ выявил существенные пробелы в технических характеристиках:

Фактор выхода из строя	Пробел в спецификации	Меры по устранению
Устойчивость к растяжению	8 кН против требуемых 12 кН	Перешли на композитный кабель из медных многопроволочных жил с CRCA
Соответствие радиуса изгиба	6xD против установленных 8xD	Усилен гофрированным алюминиевым бронепокровом
Динамическая устойчивость к нагрузке	±2 мм прогиб	Установленные кабельные лотки, рассчитанные на сейсмические нагрузки

Этот случай демонстрирует необходимость использования кабелей, превышающих базовые требования IEC 60502-1, в высотных сооружениях для обеспечения долгосрочной устойчивости

Теплостойкость и огнестойкость проводов и кабелей для строительных объектов

Риски распространения пламени в вертикальных кабельных трассах

Когда возникают пожары, эти вертикальные кабельные трассы по сути превращаются в гигантские дымоходы, способствующие гораздо более быстрому распространению огня вверх по зданию. Исследование, опубликованное в журнале Fire Safety Journal еще в 2023 году, выявило нечто довольно тревожное — пламя может распространяться через незащищенный лифтовой шахтный канал со скоростью, примерно в четыре раза превышающей скорость его распространения по горизонтальным кабелям. Это очень важно, поскольку означает, что огонь может достичь верхних этажей гораздо быстрее, чем большинство людей ожидают. Для всех специалистов, занятых в проектировании зданий или планировании мер безопасности, это подчеркивает одну критически важную необходимость: электропроводка и кабели во всем здании должны включать надлежащие огнезащитные материалы. Эти материалы должны обеспечивать работоспособность электрических цепей даже при экстремальных температурах, чтобы аварийное освещение, сигнализация и другие жизненно важные системы оставались функциональными во время пожара. Правильный выбор материалов — ключевой фактор, который определяет, станет ли ситуация под контролем или приведет к катастрофическим последствиям, когда на счету каждая секунда.

Материалы, разработанные для сопротивления теплу и пламени (например, сшитый полиэтилен, безгалогеновые с низким дымовыделением)

Изоляция из сшитого полиэтилена (XLPE) остается стабильной при температуре до 90°C во время нормальной эксплуатации, в то время как оболочка из безгалогенового материала с низким дымовыделением (LSZH) снижает выбросы токсичных газов на 78% по сравнению с ПВХ. Современные гибридные конструкции объединяют XLPE и LSZH, чтобы обеспечить как термическую стабильность, так и повышенную безопасность при горении, минимизируя риски для находящихся внутри людей и спасателей.

Соответствие стандартам NFPA 262 и IEEE 1202

Вертикальный испытательный метод NFPA 262 требует, чтобы кабели ограничивали распространение пламени до ⅞5 футов и поддерживали плотность дыма ниже 0,15 оптической плотности/фут. Сертификация IEEE 1202 гарантирует работоспособность цепей в течение более 30 минут при температуре 750°C — критически важно для поддержания работы противопожарной сигнализации, аварийного освещения и систем эвакуации при длительном воздействии огня.

Тренд: Использование вспучивающихся покрытий в кабельных системах современных высотных зданий

Ведущие проекты теперь используют кабели с реактивными вспучивающимися слоями, которые расширяются в 10–20 раз при нагревании, образуя изолирующую угольную перегородку. Испытания, сертифицированные UL, показывают, что эта инновация снижает проникновение пламени на 92%, что соответствует обновленным требованиям Международного строительного кодекса для сверхвысоких и многоместных зданий.

Электрическая эффективность и правильный подбор сечения кабелей для распределения электроэнергии в высотных зданиях

Проблемы падения напряжения на больших вертикальных расстояниях

Падение напряжения начинает играть существенную роль, когда здания превышают 30 этажей или около того. Показатели также становятся довольно плохими — иногда потери превышают 12% в тех сверхвысоких зданиях, которые имеют 50 этажей и более, если электропроводка выполнена неправильно (об этом сообщалось NECA в 2023 году). Что здесь происходит — при передвижении электричества по всем этажам, сопротивление накапливается на протяжении всего пути. Это вызывает проблемы в дальнейшем, такие как сбои в работе оборудования или просто неэффективная работа. Большинство инженеров рассчитывают это, используя так называемую формулу NEC. Позвольте быстро объяснить: V_drop равно 2 умножить на L умножить на I умножить на R и разделить на 1000. Здесь L обозначает длину провода, I — текущий ток, а R представляет сопротивление на тысячу футов кабеля. Чтобы устранить эти проблемы, есть в основном два основных подхода. Один из них — просто использовать более крупные проводники, что, очевидно, стоит дороже, но работает хорошо. Другой вариант заключается в установке активных систем коррекции мощности по всему зданию, чтобы поддерживать бесперебойную работу, несмотря на присущие вертикальному распределению электроэнергии проблемы.

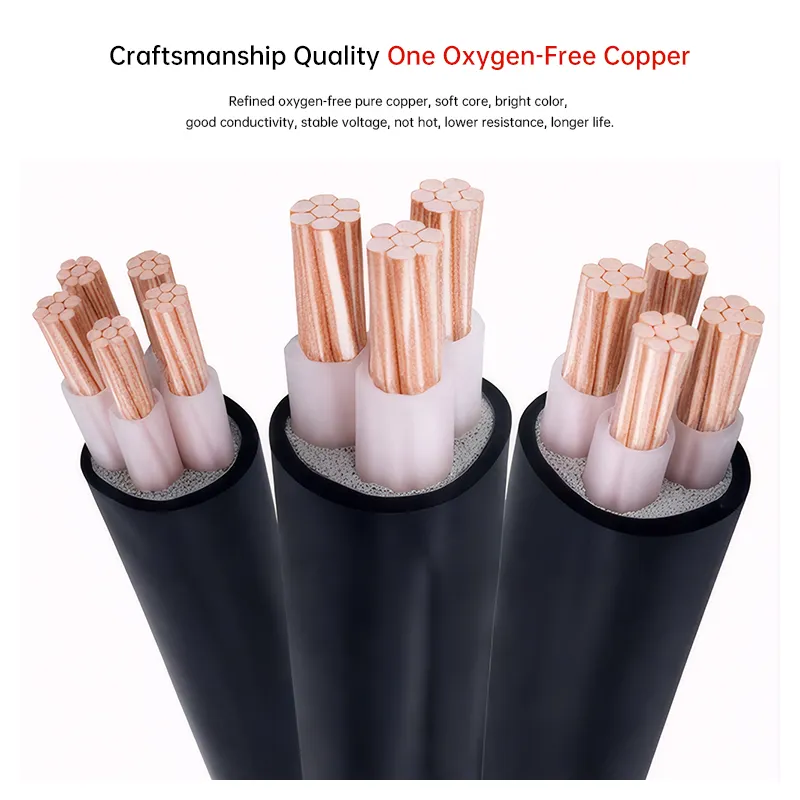

Выбор сечения кабеля на основе потребности нагрузки и количества этажей

Профили нагрузки в небоскребах определяют выбор сечения проводов, при этом в коммерческих зонах верхних этажей часто используются питающие линии на 400 А и выше. Анализ 30 высотных зданий показал, что 90% из них используют медные проводники сечением не менее 500 kcmil в стояках для поддержки базовых нагрузок в 600 А. Ключевые факторы включают:

• Гармонические нагрузки от систем отопления, вентиляции и кондиционирования воздуха и центров обработки данных (рекомендуется запас в 30%)
• Будущие потребности арендаторов (минимум 25% резервной мощности)
• Стратегическая группировка этажей для минимизации эффекта снижения нагрузки

Соотношение допустимого тока с ограничениями пространства кабельной трассы

Кабельные каналы с ограниченным пространством требуют тщательного баланса между пропускной способностью по току и физическим размещением. Алюминиевые кабели обладают 61% проводимости меди, при этом их вес на 48% меньше (IEC 60502-2:2021), что делает их идеальными для модернизации. Проекты, в которых используется трехмерное моделирование кабельных трасс, обеспечивают на 19% более эффективное использование пространства по сравнению с традиционными методами, что оптимизирует прокладку и уменьшает конфликты трассировки.

Стратегия: иерархические распределительные системы для оптимизации электрических характеристик

Топовые конструкции используют архитектуру питания с тремя зонами:

Зоны	Уровень напряжения	Типичный диапазон этажей	Тип проводника
База	13.8кВ	B5–L20	С изоляцией из сшитого полиэтилена
Средневольтные	480В	L21–L50	Кабель для огнестойких лотков
Максимальный	208В	L51+	Компактный скрученный

Этот многоуровневый подход снижает общие потери на 27% по сравнению с одноранговыми системами и упрощает изоляцию неисправностей, обеспечивая соответствие стандартам IEEE 3001.5-2022 в отношении надежности и масштабируемости.

Стойкость к воздействию окружающей среды и готовность к будущему соответствию требований для проводов и кабелей в строительной инженерии

Стойкость к коррозии в прибрежных и химически агрессивных средах

Кабели в прибрежных районах обычно выходят из строя примерно в пять раз быстрее из-за соли в воздухе, согласно стандарту UL 83-2024. Чтобы бороться с этой проблемой, инженеры часто выбирают оболочки из сшитого полиэтилена вместе со стальной арматурой из нержавеющей стали. Эти защитные слои уменьшают проникновение воды примерно на две трети. Однако, если посмотреть на фабрики и заводы, там применяется ещё один метод. Фторполимерная изоляция гораздо лучше сопротивляется агрессивным химическим парам, как кислотным, так и щелочным. Испытания на нефтеперерабатывающих заводах показали, что такие кабели служат на двенадцать-пятнадцать лет дольше, чем обычные. Вот почему многие отрасли недавно начали переходить на их использование.

Риски деградации от УФ-излучения и решения с использованием защитных материалов

Стандартная ПВХ-изоляция теряет 30% диэлектрической прочности в течение пяти лет при воздействии тропического солнца. Альтернативные материалы с защитой от УФ-излучения обеспечивают более высокую степень защиты:

Материал	Стойкость к УФ-излучению	Диапазон температур
Компаунды без галогенов (LSZH)	50 000+ часов	-40°C до 90°C
Полиэтилен с добавкой сажи (Carbon-Black PE)	35 000 часов	-30°C до 80°C
Арамидная обмотка	Пожизненная гарантия	-55 °C до 200 °C

По результатам испытаний UL в 2024 году, эти материалы снижают растрескивание изоляции на 81 % по сравнению с традиционными вариантами.

Основные требования соответствия NEC, IEC и EU CPR для международных проектов

Международные проекты высотных зданий должны соответствовать нескольким нормативным стандартам:

• NEC 725.179 (сохранение целостности цепи при пожаре)
• IEC 60332-3 (распространение пламени по вертикали)
• EU CPR Class B2ca-s1,d0,a1 (низкий уровень дыма и токсичности)

Сертификация сторонним органом KEMA гарантирует, что кабели выдерживают испытания на огнестойкость при температуре 950°C в течение 30 минут с уровнем дымообразования менее 20 % — это необходимо для получения сертификатов LEED Gold и WELL.

Актуальные тенденции: умные кабели, устойчивость и перерабатываемые материалы

Устойчивые методы строительства несомненно подтолкнули рынок к использованию кабелей, изготовленных более чем на 95% из переработанной меди, а также изоляции, полученной из растительных материалов. Эти интеллектуальные кабели оснащены датчиками, которые отслеживают нагрузку в режиме реального времени, что помогает сократить потери энергии. Некоторые крупные здания, такие как Шанхайская башня, добились снижения затрат на энергию примерно на 18% благодаря этой технологии. В Юго-Восточной Азии огнезащитные вспучивающиеся покрытия становятся все более популярными среди строителей. Согласно рыночным исследованиям, их использование ежегодно увеличивается примерно на 15% с 2022 года. Для производителей, соблюдающих директивы RoHS и REACH, одобрение проектов, финансируемых ЕС, происходит примерно на 23% быстрее. Это означает, что компании, которые придают приоритетное значение соблюдению нормативов, часто оказываются впереди конкурентов при подаче заявок на контракты в европейских странах.

Часто задаваемые вопросы

Что такое огнестойкие провода и кабели?

Огнестойкие провода и кабели специально разработаны для сохранения целостности цепи и функционирования в условиях высоких температур, что критически важно для работы оборудования, спасающего жизни, во время чрезвычайных ситуаций в зданиях.

Почему структурированная кабельная разводка важна в умных зданиях?

Структурированная кабельная разводка необходима в умных зданиях для эффективного подключения различных систем, таких как камеры видеонаблюдения и устройства мониторинга энергопотребления, снижает электромагнитные помехи и поддерживает возможность будущих расширений.

Как тестируют кабели на механическую прочность?

Кабели проходят различные испытания на устойчивость к истиранию, сдавливанию и вибрации, такие как вертикальные испытания на огнестойкость по ASTM B901, пороговые значения выделения кислотных газов по IEC 60754-2 и имитация 50 000 циклов вибрации.

Что такое вспучивающиеся покрытия и как они помогают?

Вспучивающиеся покрытия — это реакционноспособные слои, которые расширяются при воздействии тепла, образуя угольный барьер, который обеспечивает теплоизоляцию и снижает проникновение пламени, что критически важно для соблюдения современных строительных норм.

Какие стратегии используются для распределения электроэнергии в высотных зданиях?

Ступенчатые распределительные системы, использующие трехзонную архитектуру электропитания, оптимизируют электрические характеристики, уменьшают потери и упрощают изоляцию неисправностей в высотных сооружениях.

Как умные кабели способствуют устойчивому развитию?

Умные кабели, изготовленные из переработанных материалов и оснащенные датчиками для мониторинга в реальном времени, способствуют снижению затрат на энергию и все чаще используются в проектах устойчивого строительства.
