كيفية اختيار أسلاك وكابلات هندسية مناسبة لمشاريع المباني الشاهقة الارتفاع؟

السلامة وتكامل الأنظمة: الدور الأساسي للأسلاك والكابلات في الإنشاءات الهندسية

الوظيفة الحرجة للبنية التحتية الكهربائية في الإخلاء العمودي والاستجابة للحريق

تعتمد المباني الشاهقة اليوم اعتمادًا كبيرًا على أنظمة الأسلاك التي تواصل العمل حتى عندما تسوء الأمور. إن الأسلاك والكابلات الخاصة المقاومة للحريق هي التي تحافظ على تشغيل الأنظمة الحيوية أثناء عمليات الإخلاء مثل مراوح إزالة الدخان، وأضواء الطوارئ التي يعتمد عليها الجميع، بالإضافة إلى تحكم المصاعد التي تتيح للناس الخروج بسلام. وبحسب بحث نشرته جمعية الحماية من الحرائق الوطنية العام الماضي، شهدت المباني المزودة بهذه الكابلات المقاومة للحريق تراجعًا كبيرًا في سرعة انتشار اللهب إلى الأعلى مقارنة بالإعدادات العادية - حوالي ثلثين أقل فعليًا. السبب في أهمية هذه الكابلات يعود لقدرتها على الحفاظ على استمرارية الدوائر الكهربائية حتى عندما ترتفع درجات الحرارة بشكل كبير لتتخطى 1800 درجة فهرنهايت، أي ما يعادل 1000 درجة مئوية تقريبًا. وهذا يعني أن المعدات التي تنقذ الأرواح تبقى قادرة على العمل تمامًا في اللحظات الأكثر أهمية أثناء حالات الطوارئ في المباني.

كيف تدعم أسلاك وكابلات الهندسة الإنشائية التكامل بين أنظمة المبنى بالكامل

إن العمود الفقري لأي مبنى ذكي هو نظام الكابلات المنظمة، التي تقوم بتوصيل كل شيء بدءًا من كاميرات الأمن ووصولًا إلى أنظمة التحكم في التدفئة وأجهزة مراقبة استهلاك الطاقة. تساعد الكابلات المزدوجة المدرعة مع الألياف الضوئية في تقليل مشاكل التداخل الكهرومغناطيسي. ويصبح هذا الأمر مهمًا جدًا في المباني المرتفعة ذات الإطارات الفولاذية، حيث تميل الإشارات إلى التشويش أثناء انتقالها للأعلى. وبحسب بحث نُشر في مستند معايير IEEE القياسي 1202 لعام 2022، يمكن لتثبيت صواني الكابلات والأنابيب بشكل صحيح أن يقلل من أخطاء التركيب بنسبة تصل إلى 42 بالمئة. علاوةً على ذلك، صُمّمت هذه الأنظمة لتكون قادرة على تحمل التوسعات المستقبلية عندما يصبح من الضروري توصيل المزيد من الأجهزة المتصلة بالإنترنت في أرجاء المنشأة.

ضمان الموثوقية على المدى الطويل تحت ظروف تحميل وبيئية متغيرة

تتعامل الأنظمة الكهربائية في المباني الشاهقة مع مجموعة متنوعة من المشاكل الخاصة مثل الاهتزاز الناتج عن الرياح القوية، ومشاكل التمدد داخل تلك المآخذ العمودية. تأتي أسلاك THHN/THWN-2 من الجيل الحديث والمخصصة للاستخدام الصناعي بعوازل من مادة XLPE، وهي تبقى مرنة لفترة أطول مقارنة بالعوازل البلاستيكية PVC التقليدية. تشير الاختبارات إلى أن هذه الأسلاك تحتفظ بمرونتها بنسبة تصل إلى 35% أفضل حتى بعد اجتيازها 10,000 دورة ثني. وبالحديث عن الصيانة، يُلزم المعيار الأحدث AS/NZS 3018:2024 مديري المباني بإجراء فحوصات دورية باستخدام الأشعة تحت الحمراء على تلك المآخذ العمودية. يساعد هذا في اكتشاف مشاكل العزل قبل أن تتفاقم، مما يعني حدوث مفاجآت أقل على المدى الطويل وبنية تحتية كهربائية أكثر دواماً.

الصلابة الميكانيكية وقوة التحمل أثناء التركيب في البيئات العمودية

تأثير اهتزاز المبنى والجهود الهيكلية على سلامة الكابلات

يمكن للناطحات السحابية أن تتحرك فعليًا من جانب إلى آخر بمقدار يصل إلى ثلاثة أقدام عندما تضربها الرياح القوية، مما يسبب إجهاداً كبيراً على جميع الكابلات الممتدة داخل هياكلها. الحركة المستمرة ذهاباً وإياباً تعني أن المهندسين بحاجة إلى سبائك معدنية خاصة لا تنفصل بسبب هذا الانحناء المتكرر، بالإضافة إلى عوازل تظل مرنة بما يكفي للحفاظ على توصيل الكهرباء حتى بعد سنوات من التواءاتها. تصميم الكابلات الجيد يسمح لهذه الهياكل الضخمة بأن تنحني دون فقدان الاتصال الكهربائي أو التفكك الكامل، وهو أمر يجب أن يعمل بشكل موثوق به لسنوات عديدة قبل أن يبدأ أحد في ملاحظة ظهور مشاكل.

متطلبات المتانة الميكانيكية أثناء التركيب وفترة الخدمة

عند تركيب الكابلات في تلك المآخذ الرأسية، يجب أن تكون قادرة على تحمل قوى الشد التي تفوق بكثير 10 كيلو نيوتن أثناء عمليات السحب الفعلية. يجب أن يكون غلاف الكابل بسمك 3 مم على الأقل ليتمكّن من مقاومة البلى الناتج عن حواف القناة الخشنة والجرّ الذي لا مفر منه أثناء التركيب. علاوة على ذلك، فإن إضافة مواد مقاومة للهب يُحدث فرقاً كبيراً من حيث المتانة في الأماكن الخطرة مثل مآخذ المصاعد، حيث تكون السلامة على قمة الأولويات. ولا ننسى ما يحدث على مدار سنوات الخدمة، حيث يجب أن تتمكن هذه المواد من مقاومة تصلب العزل والإرهاق المعدني الناتج عن دورات التحميل والتفريغ المستمرة على مدار عمرها التشغيلي.

معايير الاختبار الخاصة بمقاومة البلى والضغط والاهتزاز

يجب أن تجتاز أنظمة الكابلات الرأسية المعتمدة تقييمات صارمة من جهات خارجية، بما في ذلك:

• ASTM B901 اختبارات اللهب الرأسية (1116°م لمدة 30 دقيقة)
• IEC 60754-2 حدود انبعاثات الغاز الحمضي (<0.5% توصيلية)
• محاكاة اهتزازات تمتد إلى 50,000 دورة لمحاكاة ظروف الخدمة على مدى 25 عاماً

تُظهر الأبحاث الحديثة أن البوليمرات المتصلة شبكيًا والمُثبتة ضد الأشعة فوق البنفسجية ضرورية للحفاظ على الأداء في تطبيقات الجدران الساترة المعرضة لأشعة الشمس والدورات الحرارية.

دراسة حالة: فشل الكابل بسبب ضعف مقاومة الشد في مآخذ الأبراج العالية

تعرض برج تجاري مكون من 54 طبقة لانفجارات متكررة في غلاف الكابلات داخل المواسير العمودية، مما تسبب في تكبد خسائر بلغت 740 ألف دولار أمريكي بسبب توقف الأنظمة (Ponemon 2023). وأظهرت التحليلات الجنائية وجود ثغرات حرجة في المواصفات:

عوامل الفشل	ثغرة في المواصفات	الإجراء التصحيحي
قوة الشد	8 كيلو نيوتن مقابل 12 كيلو نيوتن مطلوبة	تم الترقية إلى كابل مركب من النحاس المجدول مع سبيكة CRCA
مطابقة نصف قطر الانحناء	6xD مقابل 8xD مطلوبة	تم تعزيزه بدرع من الألومنيوم المموج
تحمل الأحمال الديناميكية	±2 مم انحراف	درجات الكابلات المثبتة والمُصنَّفة ضد الزلازل

يُبرز هذا المثال الحاجة إلى استخدام كابلات تفوق متطلبات IEC 60502-1 الأساسية في المباني الشاهقة لضمان المتانة على المدى الطويل.

أداء مقاومة الحرارة والنار لكابلات وهندسة البناء

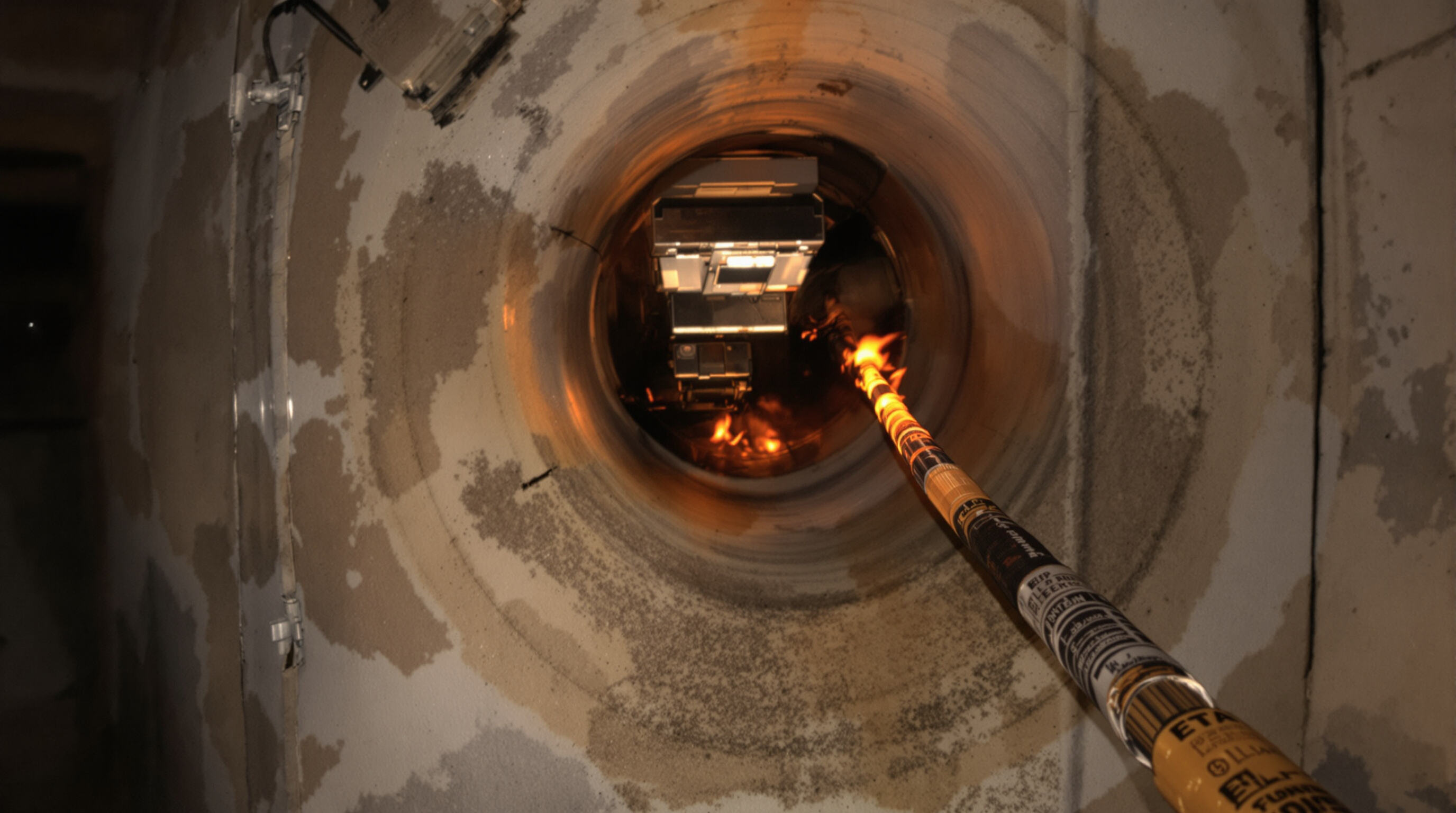

مخاطر انتشار اللهب في الأنابيب الرأسية

عند اندلاع الحرائق، تتحول تلك المسارات الرأسية لكابلات إلى مداخن ضخمة تسهم في انتشار النيران بسرعة أكبر داخل المباني. ووجدت أبحاث نُشرت في مجلة السلامة من الحرائق (Fire Safety Journal) في عام 2023 شيئًا مثيرًا للقلق إلى حدٍ كبير - حيث يمكن أن تنتقل النيران عبر مجرى المصعد غير المحمي بسرعة تصل إلى أربع مرات السرعة التي تنتقل بها عبر الكابلات الأفقية. هذا أمر بالغ الأهمية، لأنه يعني أن الحرائق يمكنها الوصول إلى الطوابق العليا أسرع بكثير مما يدركه معظم الناس. ولأي شخص يشارك في تصميم المباني أو التخطيط للسلامة فيها، يشير هذا إلى الحاجة الملحة إلى استخدام مواد مقاومة للهب في الأسلاك والكابلات المنتشرة في المنشآت. ويجب أن تحافظ هذه المواد على تشغيل الدوائر الكهربائية حتى في درجات الحرارة المرتفعة، بحيث تظل أنظمة الإضاءة الطارئة والإنذار وغيرها من الأنظمة المنقذة للحياة قيد التشغيل أثناء اندلاع الحريق. وتُحدث المواد المناسبة فارقًا كبيرًا بين مواقف يمكن التحكم فيها وبين فشل كارثي عندما تكون كل ثانية مهمة.

مواد مصممة لمقاومة الحرارة واللهب (على سبيل المثال لا الحصر: بولي إيثيلين متشابك عرضياً XLPE، معطف غير هالوجيني قليل الدخان LSZH)

يبقى عزل بولي إيثيلين متشابك عرضياً (XLPE) مستقراً حتى درجة حرارة 90°م أثناء التشغيل العادي، في حين يقلل الغلاف غير الهالوجيني قليل الدخان (LSZH) من انبعاثات الأدخنة السامة بنسبة 78% مقارنةً ببولي كلوريد الفينيل (PVC). تدمج التصاميم الهجينة الحديثة بين XLPE و LSZH لتوفير استقرار حراري وسلامة محسنة أثناء الاشتعال، مما يقلل من المخاطر على المقيمين ورجال الإطفاء.

معايير الامتثال NFPA 262 و IEEE 1202

يتطلب اختبار اللهب العمودي في NFPA 262 من الكابلات تقييد انتشار اللهب إلى ⅞5 قدم والحفاظ على كثافة الدخان أقل من 0.15 كثافة ضوئية/قدم. تضمن شهادة IEEE 1202 استمرارية وظائف الدائرة لما يزيد عن 30 دقيقة عند درجة حرارة 750°م - وهو أمر بالغ الأهمية لتشغيل أنظمة الإنذار بالإطفاء والإضاءة الطارئة ونظام الإخلاء خلال فترات التعرض الطويلة.

الاتجاه: اعتماد طلاءات منتفخة (Intumescent) في كابلات المباني الشاهقة الحديثة

تُستخدم المشاريع الرائدة الآن كابلات تحتوي على طبقات تورمالينية تفاعلية تتوسع من 10 إلى 20 مرة عند التسخين، مشكلة حائط عازل من الفحم. وتُظهر الاختبارات المعتمدة من UL أن هذه الابتكار يقلل اختراق اللهب بنسبة 92٪، وهو ما يتوافق مع متطلبات كود البناء الدولي المُحدَّثة للمباني الشاهقة والمباني ذات الكثافة العالية من السكان.

الكفاءة الكهربائية وتحديد مقاس الكابلات بشكل صحيح لتوزيع الطاقة في المباني الشاهقة

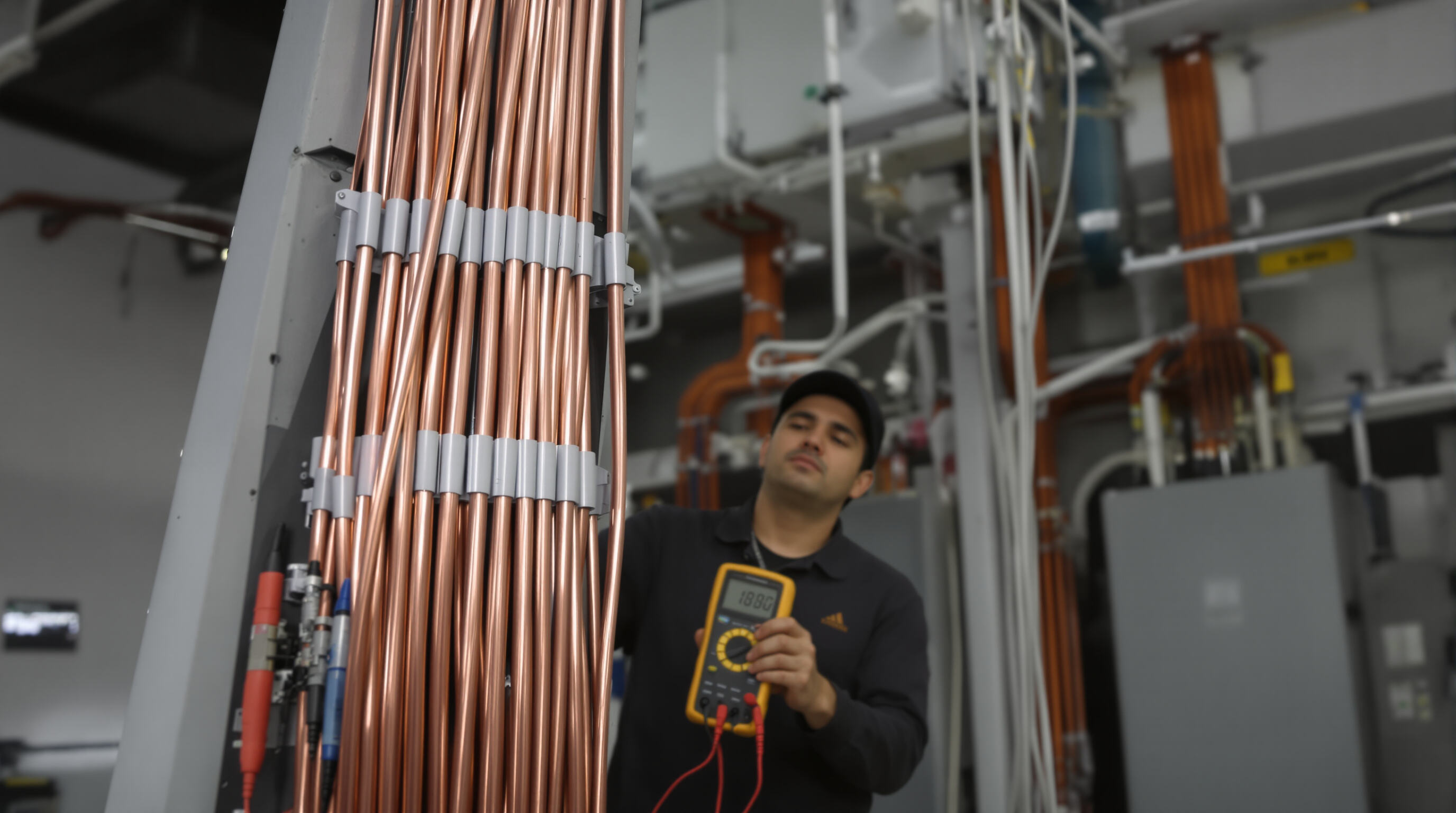

تحديات انخفاض الجهد الكهربائي على مسافات عمودية طويلة

يبدأ انخفاض الجهد الكهربائي بالتأثير بشكل حقيقي عندما تتجاوز مباني الـ 30 طابقًا أو ما يقارب ذلك. والأرقام تصبح سيئة للغاية أيضًا - أحيانًا تصل نسبة الفاقد إلى أكثر من 12٪ في تلك المباني الشاهقة التي تزيد عن 50 طابقًا إذا لم يتم توصيلها الكهرباء بشكل صحيح (وقد ذكرت NECA ذلك في عام 2023). ما يحدث هنا هو أنه كلما سافر التيار الكهربائي عبر تلك الطوابق، فإن المقاومة تتزايد على طول الطريق. وهذا يؤدي إلى مشاكل لاحقة مثل تصرف المعدات بشكل غير طبيعي أو ببساطة تشغيلها بشكل غير فعال. يقوم معظم المهندسين بحساب ذلك باستخدام ما يُعرف بصيغة NEC. اسمح لي بشرحها بسرعة: V_drop يساوي 2 مضروباً في L مضروباً في I مضروباً في R ومن ثم تقسيم الناتج على 1000. في هذه الحالة، يرمز L إلى طول السلك، وI هو التيار المار من خلاله، وR تمثل المقاومة لكل ألف قدم من الكابل. ولإصلاح هذه المشكلات، هناك أساساً نهجان رئيسيان. الأول هو ببساطة استخدام موصلات أكبر، وهو ما يكلف بالطبع المزيد من المال لكنه يعمل بشكل جيد. والخيار الآخر يتضمن تركيب أنظمة نشطة لتصحيح الطاقة في أنحاء المبنى لضمان استمرار تشغيل الأنظمة بسلاسة رغم التحديات المتأصلة لتوزيع الكهرباء عموديًا.

اختيار مقاطع الكابلات بناءً على متطلبات الأحمال وعدد الطوابق

تحدد ملفات الأحمال في المباني الشاهقة مقاطع الأسلاك، حيث يُستخدم بشكل شائع أسلاك بحجم 500 كيلو سيل (kcmil) من النحاس في الطوابق العليا لدعم أحمال أساسية تصل إلى 400 أمبير فأكثر. وتشير تحليلات 30 مبنىً شاهقاً إلى أن 90% منها تستخدم على الأقل أسلاك 500 كيلو سيل من النحاس في المخارج الرأسية لدعم أحمال أساسية تصل إلى 600 أمبير. العوامل الرئيسية تشمل:

• الأحمال التوافقية الناتجة عن أنظمة التدفئة وتكييف الهواء ومراكز البيانات (نوصي بزيادة بنسبة 30%)
• الطلب المستقبلي من المستأجرين (سعة احتياطية لا تقل عن 25%)
• التجميع الاستراتيجي للطوابق لتقليل تأثيرات التخفيض في الأداء

موازنة قدرة التحمل الكهربائي مع قيود المساحة في القنوات

تتطلب الممرات المحدودة في المساحة اتخاذ قرارات مدروسة بين القدرة على حمل التيار والملاءمة المادية. توفر كابلات سبائك الألومنيوم 61% من كثافة التيار النحاسية مع تقليل الوزن بنسبة 48% (IEC 60502-2:2021)، مما يجعلها مثالية للمشاريع التطويرية. تحقق المشاريع التي تستخدم نمذجة القنوات ثلاثية الأبعاد استخداماً أفضل للمساحة بنسبة 19% مقارنة بالطرق التقليدية، مع تحسين المسار وتقليل التعارضات.

الاستراتيجية: الأنظمة المتدرجة لتوزيع الكهرباء لتحسين الأداء الكهربائي

تستخدم التصاميم المتميزة معمارية طاقة من ثلاث مناطق:

المنطقة	مستوى الجهد	مدى الطابق النموذجي	نوع الموصل
قاعدة	13.8 كيلو فولت	ب5–ل20	مُعزل ببولي إيثيلين متقاطع (XLPE)
مباني متوسطة الارتفاع	480 فولت	ل21–ل50	كابل صينية مقاوم للحريق
أعلى	208 فولت	ل51+	مضفر مدمج

يقلل هذه الطريقة الهرمية من الخسائر الإجمالية بنسبة 27٪ مقارنة بالأنظمة ذات المستوى الواحد، وتبسطolol العزل، ويلبي معايير IEEE 3001.5-2022 الخاصة بالموثوقية والقابلية للتوسيع.

المقاومة البيئية والامتثال المستقبلي للأسلاك والكابلات في هندسة البناء

مقاومة التآكل في البيئات الساحلية والenvironments كيميائية عدوانية

تتعرض كابلات المناطق الساحلية لانهيار أسرع بحوالي خمس مرات بسبب ملوحة الهواء وفقًا لمعايير UL 83-2024. وللتغلب على هذه المشكلة، يلجأ المهندسون غالبًا إلى استخدام أغلفة مصنوعة من البولي إيثيلين المتصلب مع دروع من الفولاذ المقاوم للصدأ. تقلل هذه الطبقات الحامية من اختراق المياه بنسبة تصل إلى ثلثين. أما في المصانع والمنشآت، فهناك حيلة أخرى تُستخدم أحيانًا، وهي استخدام عوازل الفلوروبوليمر التي تتحمل بشكل جيد الأبخرة الكيميائية القاسية سواء كانت حمضية أو قاعدية. وأظهرت الاختبارات الميدانية في المواقع البتروكيماوية أن هذه الكابلات تدوم من 12 إلى 15 سنة إضافية مقارنة بالكابلات العادية، مما يفسر سبب انتقال العديد من الصناعات إلى استخدامها مؤخرًا.

م خاطر التدهور الناتج عن الأشعة فوق البنفسجية وحلول المواد الحامية

تفقد العوازل القياسية من البلاستيك PVC 30٪ من قوتها العازلة خلال خمس سنوات تحت التعرض لأشعة الشمس الاستوائية. أما المواد البديلة المقاومة لأشعة الشمس فتوفر حماية أفضل:

المادة	تحمل التعرض لأشعة الشمس فوق البنفسجية	نطاق درجة الحرارة
مركبات خالية من الهالوجين مع انبعاثات دخان منخفضة	50,000+ ساعة	-40°C إلى 90°C
بولي إيثيلين مع إضافة فحم كربوني (Carbon-Black PE)	35,000 ساعة	-30°C إلى 80°C
لفافة من الألياف الأراميدية	ضمان مدى الحياة	-55°م إلى 200°م

وفقًا لاختبارات UL الميدانية لعام 2024، تقلل هذه المواد من تشقق العزل بنسبة 81٪ مقارنة بالخيارات التقليدية.

متطلبات الامتثال الأساسية لمعايير NEC وIEC وEU CPR للمشاريع العالمية

يجب أن تتوافق مشاريع المباني الشاهقة عالميًا مع معايير تنظيمية متعددة:

• NEC 725.179 (سلامة الدائرة أثناء الحرائق)
• IEC 60332-3 (انتشار اللهب العمودي)
• فئة الاتحاد الأوروبي CPR B2ca-s1,d0,a1 (دخان وسمية منخفضة)

الشهادة من طرف ثالث من KEMA تضمن بقاء الكابلات سليمة بعد اجتياز اختبارات الحريق بدرجة حرارة 950°C لمدة 30 دقيقة مع دخان لا يزيد عن 20% من التعتيم — وهو شرط أساسي للحصول على شهادتي LEED Gold وWELL.

الاتجاهات الناشئة: الكابلات الذكية، والاستدامة، والمواد القابلة لإعادة التدوير

لقد دفعت ممارسات البناء المستدامة بالتأكيد السوق نحو استخدام كابلات مصنوعة من أكثر من 95% نحاس معاد تدويره، إلى جانب عوازل مصنوعة من مواد نباتية. تأتي هذه الكابلات الذكية مزودة بمستشعرات تراقب الأحمال في الوقت الفعلي، مما يساعد على تقليل هدر الطاقة. لقد شهد مبنى مثل برج شنغهاي انخفاضًا بلغ حوالي 18% في تكاليف الطاقة بفضل هذه التكنولوجيا. وفي جنوب شرق آسيا، أصبحت طلاءات التمدد المتألبة (intumescent coatings) أكثر شيوعًا بين المطورين. تشير الأبحاث السوقية إلى زيادة سنوية تقدر بحوالي 15% في استخدامها منذ عام 2022. أما بالنسبة للمصنعين الذين يلتزمون بمعايير RoHS وREACH، فإن الموافقة على مشاريع ممولة من الاتحاد الأوروبي تتم أسرع بنسبة 23% تقريبًا. هذا يعني أن الشركات التي تضع الأولوية للامتثال التنظيمي تجد نفسها في الغالب متقدمة على منافسيها عند تقديم العطاءات للعقود في الأسواق الأوروبية.

الأسئلة الشائعة

ما هي الكابلات والأسلاك المقاومة للحريق؟

يتم تصميم أسلاك وكابلات مقاومة للحريق خصيصًا للحفاظ على سلامة الدائرة والعمل تحت ظروف درجات الحرارة العالية، وهو أمر بالغ الأهمية للحفاظ على تشغيل معدات إنقاذ الحياة أثناء حالات الطوارئ في المباني.

لماذا تعتبر الأنظمة الكابلية المُنظَّمة مهمة في المباني الذكية؟

تُعد الأنظمة الكابلية المُنظَّمة ضرورية في المباني الذكية لربط الأنظمة المختلفة مثل كاميرات الأمن وأجهزة مراقبة الطاقة بكفاءة، وتقليل التداخل الكهرومغناطيسي، ودعم التوسعات المستقبلية.

كيف يتم اختبار الكابلات من حيث المتانة الميكانيكية؟

تتعرض الكابلات لمختلف الاختبارات الخاصة بالمقاومة للتآكل والان crushing والاهتزاز، مثل اختبارات اللهب العمودي وفقًا لمعيار ASTM B901، ومعيار IEC 60754-2 فيما يتعلق بحدود انبعاث الغازات الحمضية، واختبار محاكاة الاهتزاز لمدة 50,000 دورة.

ما هي طلاءات التمدد الحراري، وكيف تساعد؟

طلاءات التمدد الحراري هي طبقات تفاعلية تتمدد عند التعرض للحرارة، وتشكل حجابًا كربونيًا يعزل ويقلل من انتشار اللهب، وهو أمر بالغ الأهمية للامتثال لمعايير البناء الحديثة.

ما هي الاستراتيجيات المستخدمة لتوزيع الطاقة في المباني الشاهقة؟

تُحسّن الأنظمة المتوزعة على مستويات تستخدم معمارية طاقة ثلاثية المناطق الأداء الكهربائي، وتخفض من الخسائر وتبسط عزل الأعطال في المباني الشاهقة.

كيف تُسهم الكابلات الذكية في الاستدامة؟

تُسهم الكابلات الذكية، المصنوعة من مواد معاد تدويرها ومزودة بمستشعرات لمراقبة الوقت الفعلي، في تقليل تكاليف الطاقة وتُستخدم بشكل متزايد في مشاريع البناء المستدامة.
