Cách Kiểm Tra Hiệu Suất Cách Điện Của Các Sợi Cáp Dây Điện Hạ Thế Trước Khi Lắp Đặt?

Hiểu Về Điện Trở Cách Điện Trong Các Sợi Cáp Dây Điện Hạ Thế

Điện Trở Cách Điện Là Gì Và Tại Sao Nó Quan Trọng Đối Với Các Sợi Cáp Dây Điện Hạ Thế

Điện trở cách điện cho biết cáp ngăn dòng điện rò rỉ di chuyển giữa các dây dẫn của nó tốt đến mức nào, được đo bằng đơn vị megaohm (MΩ). Khi làm việc với hệ thống dây điện áp thấp, điện trở cách điện tốt trở nên cực kỳ quan trọng để ngăn hao phí năng lượng, tránh hiện tượng đoản mạch và quan trọng nhất là phòng ngừa các vụ cháy điện nguy hiểm. Những yếu tố như điều kiện ẩm ướt, sự thay đổi nhiệt độ và mài mòn vật lý trên dây cáp thường làm suy giảm lớp cách điện theo thời gian, từ đó làm tăng khả năng xuất hiện dòng điện rò. Việc kiểm tra điện trở cách điện trước khi đưa dây cáp vào vận hành giúp phát hiện những điểm yếu trong lớp cách điện mà nếu không sẽ dễ bị bỏ qua. Loại kiểm tra này có thể giảm đáng kể hiện tượng sự cố hồ quang trong các nhà máy và môi trường công nghiệp khác, theo báo cáo thực tế từ các đội bảo trì, đôi khi giảm được khoảng một nửa số sự cố.

Vai trò của việc kiểm tra điện trở cách điện trong việc ngăn ngừa sự cố điện

Kiểm tra cách điện bằng máy đo megohm bao gồm việc áp dụng điện áp một chiều được kiểm soát, thường trong khoảng từ 500 đến 1000 volt, để kiểm tra mức độ chịu đựng của vật liệu trong điều kiện tương tự như hoạt động thực tế. Điều làm cho phương pháp này trở nên có giá trị là khả năng phát hiện các sự cố mà các cuộc kiểm tra trực quan thông thường không thể tìm thấy. Hãy nghĩ đến những vết nứt nhỏ hình thành trong lớp vỏ PVC hoặc nước thấm vào các lớp XLPE theo thời gian. Những vấn đề này có thể không nhìn thấy bằng mắt thường nhưng lại có thể gây ra sự cố nghiêm trọng về sau. Lợi ích mang lại cũng rất đáng kể. Theo số liệu ngành, riêng các sự cố chạm đất đã chiếm khoảng 42 phần trăm tổng số sự cố điện trong các tòa nhà văn phòng. Việc khắc phục sớm các vấn đề này giúp giảm thiểu tình trạng ngừng hoạt động bất ngờ và tiết kiệm chi phí lâu dài, vì mỗi sự cố thường tốn khoảng mười sáu nghìn đô la để xử lý.

Các tiêu chuẩn chính quy định chất lượng và sự tuân thủ cáp

Các tiêu chuẩn quốc tế quy định ngưỡng điện trở cách điện tối thiểu đối với cáp dây điện hạ thế:

Các tiêu chuẩn này đảm bảo cáp có thể chịu được các xung điện áp, chu kỳ nhiệt và tiếp xúc hóa chất trong khi vẫn tuân thủ các quy định an toàn toàn cầu như NFPA 70 và ISO 11801.

Nguyên tắc cơ bản của kiểm tra cách điện trước khi lắp đặt

Các đặc tính điện cơ bản được đánh giá trong quá trình thử nghiệm cáp

Kiểm tra điện trở cách điện tập trung vào ba đặc tính điện chính: điện trở bề mặt (đo dòng rò), điện trở khối (đánh giá chất lượng cách điện tổng thể) và chỉ số phân cực (xác định mức độ hấp thụ ẩm). Các thông số này thiết lập hiệu suất nền tảng, với các tiêu chuẩn công nghiệp yêu cầu giá trị điện trở cách điện tối thiểu là 100 megohm đối với các hệ thống mới lắp đặt ở 500V một chiều (IEC 60243-1:2021).

Khả năng chịu điện áp và độ bền điện môi: Đảm bảo độ nguyên vẹn của lớp cách điện

Kiểm tra điện môi hoạt động bằng cách áp dụng điện áp vượt quá mức vận hành bình thường, thường vào khoảng 2 đến 3 lần định mức, duy trì trong khoảng một phút. Việc này giúp phát hiện những khuyết tật nhỏ mà các cuộc kiểm tra thông thường không thể phát hiện được. Một số nghiên cứu gần đây từ năm 2023 đã xem xét các hệ thống điện trên tàu hải quân và phát hiện ra điều thú vị: khi kết hợp thử nghiệm xoay chiều 1000V với chụp ảnh nhiệt, các vấn đề về cách điện giảm đi gần ba phần tư. Để đạt được kết quả tốt, cần chú ý đến các yếu tố như độ dài của cáp và độ ẩm trong môi trường, nếu không chúng ta có thể bỏ sót những sự cố thực tế.

Các Yếu Tố Ảnh Hưởng Của Môi Trường Và Ứng Suất Cơ Học Đến Hiệu Suất

Trước khi lắp đặt, các kỹ sư thực hiện các bài kiểm tra mô phỏng điều kiện thực tế mà cáp phải đối mặt ngoài hiện trường. Họ đưa vật liệu vào các nhiệt độ khắc nghiệt, dao động từ âm 40 độ C cho đến tận 90 độ C, đồng thời chiếu sáng tia UV giống như khi tiếp xúc trực tiếp với ánh nắng mặt trời. Về thử nghiệm chịu ứng suất cơ học, chúng tôi uốn cong những sợi cáp này lặp đi lặp lại theo tiêu chuẩn EN 50396 từ năm 2022. Kết quả cho thấy? Trong nhiều trường hợp, lớp cách điện trở nên giòn theo thời gian, dẫn đến hiện tượng nứt vỡ khó chịu, đặc biệt là ở các loại cáp PVC có điện áp thấp hơn. Ngoài ra còn có kiểm tra độ ẩm. Các buồng đặc biệt được sử dụng để đánh giá khả năng chống suy giảm của vật liệu trước độ ẩm, bởi vì hãy thẳng thắn mà nói, nước xâm nhập vào bên trong cáp gây ra khoảng một phần ba số sự cố trong vài tháng đầu tiên vận hành, theo NEMA WC 74 được công bố năm 2023.

Quy trình Từng Bước để Kiểm tra Hiệu suất Cách điện

Chuẩn bị Dây cáp Điện áp Thấp để Kiểm tra: Làm sạch và Cách ly

Điều đầu tiên cần làm là đảm bảo các mạch điện đã được ngắt nguồn hoàn toàn và tháo rời mọi dây cáp khỏi nguồn điện. Tiếp theo, hãy làm sạch bề mặt bằng một chất không dẫn điện để loại bỏ bụi tích tụ hoặc các vết ẩm có thể ảnh hưởng đến kết quả đo đạc sau này. Việc nối đất ở đây cũng rất quan trọng, vì vậy hãy kiểm tra kỹ để đảm bảo mọi thứ đã được nối đất đúng cách. Đừng quên thực hiện các quy trình khóa nguồn/dán nhãn cảnh báo phòng trường hợp ai đó vô tình cấp điện lại trong khi chúng ta đang làm việc. Trước khi tiếp tục, hãy kiểm tra kỹ thiết bị để phát hiện bất kỳ dấu hiệu hư hỏng vật lý nào như các vết nứt dọc theo vỏ bọc hoặc những khu vực cách điện bị mài mòn do ma sát.

Sử dụng Máy đo Điện trở Cách điện: Các Thực hành Tốt nhất để Đạt Kết quả Chính xác

1. Đặt máy đo điện trở cách điện ở mức điện áp được quy định bởi IEEE 43-2000 (thường là 500-1.000V đối với hệ thống điện áp thấp).
2. Kết nối chắc chắn các dây thử nghiệm giữa dây dẫn và đất.
3. Áp dụng điện áp trong 60 giây để cho phép ổn định, vì thời gian ngắn hơn có thể bỏ sót hiện tượng suy giảm cách điện dần dần.

Tránh thực hiện kiểm tra trong điều kiện độ ẩm cao (>85% RH), vì điều này có thể làm giảm giả tạo giá trị điện trở từ 30-50% (Parker 2022).

Giải thích Kết quả Kiểm tra: Điện trở Cách điện An toàn là gì?

Các ngưỡng chấp nhận được thay đổi tùy theo loại và chiều dài cáp, nhưng mức cơ sở ≥1 MΩ trên mỗi 1.000V điện áp hoạt động được áp dụng rộng rãi. Ví dụ, hệ thống 480V nên có ít nhất 0,48 MΩ. Các giá trị Chỉ số Phân cực (PI) trên 2,0 cho thấy cách điện tốt; kết quả dưới 1,5 cho thấy khả năng bị nhiễm bẩn hoặc hấp thụ độ ẩm.

Những Sai lầm Thường gặp trong Kiểm tra Thực địa và Cách Phòng Tránh

• Bỏ qua các yếu tố môi trường : Thực hiện kiểm tra ở nhiệt độ ổn định (10-30°C).
• Bỏ qua chiều dài cáp : Sử dụng các chỉ số điện trở trên mỗi kilômét cho các tuyến cáp dài.
• Đo vội vàng : Cho phép đủ 10 phút để ổn định PI.
• Xử lý thiết bị sai cách : Hiệu chuẩn máy đo megohm hàng quý để duy trì độ chính xác ±3%.

Các Công cụ và Công nghệ Tiên tiến cho Kiểm tra Cách điện Hiện đại

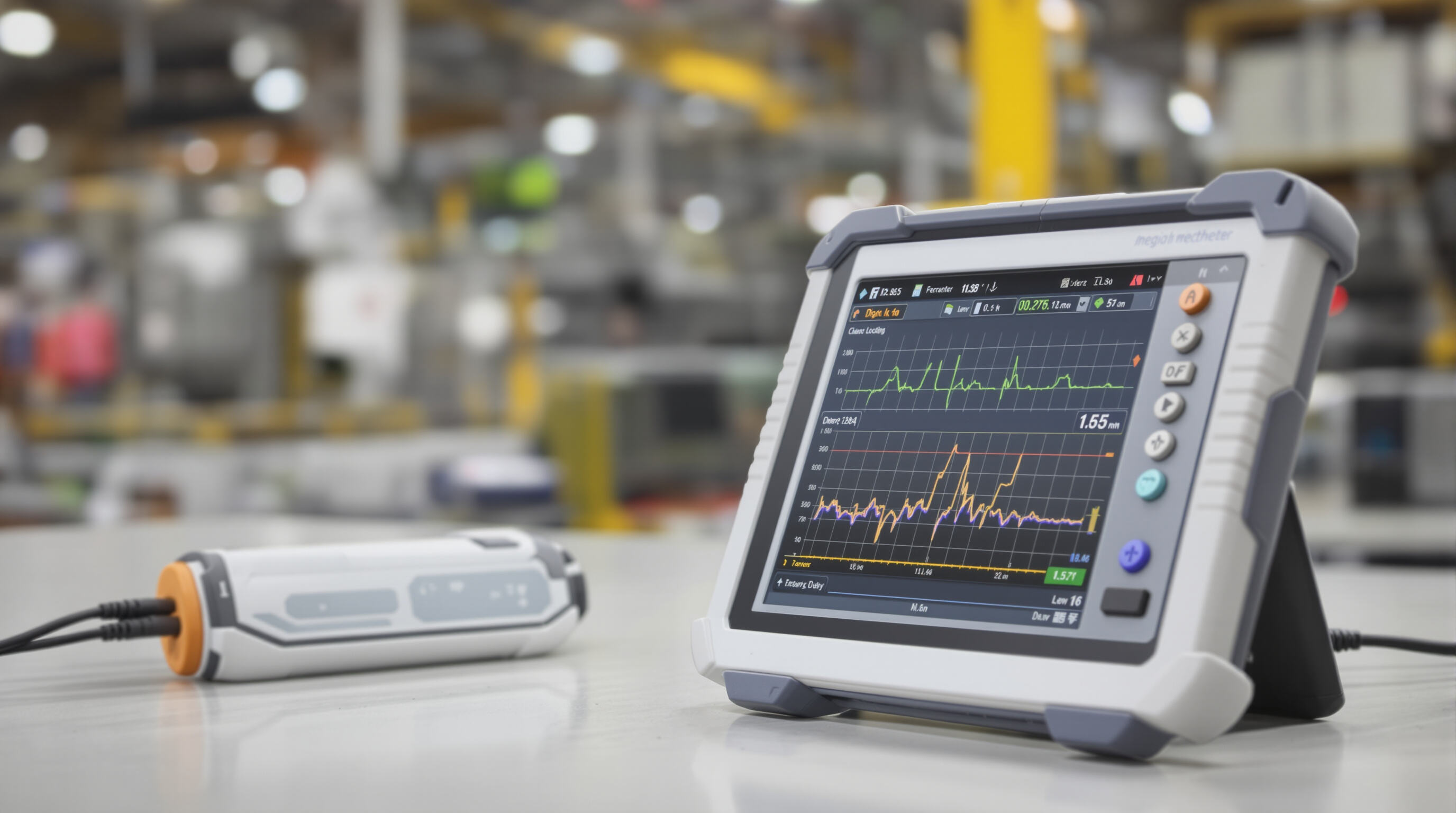

Máy đo kỹ thuật số và Máy kiểm tra Thông minh: Sự Tiến hóa trong Quy trình Kiểm tra Cáp

Các máy đo megohm kỹ thuật số hiện đại đo điện trở lên đến 10 GΩ với độ chính xác ±2%, vượt trội hơn các mẫu analog. Chúng hỗ trợ điện áp thử nghiệm từ 50V đến 5kV, phù hợp với tiêu chuẩn IEC 60505. Các máy kiểm tra thông minh hiện nay được tích hợp chức năng chẩn đoán qua Bluetooth, cho phép truyền dữ liệu thời gian thực đến các thiết bị di động và cải thiện hiệu suất kiểm tra tại hiện trường lên 73% (NETA 2023).

Ghi dữ liệu không dây và Báo cáo dựa trên nền tảng đám mây để theo dõi sự tuân thủ

Các hệ thống tiên tiến sử dụng giao thức không dây được mã hóa để truyền trực tiếp kết quả kiểm tra lên các nền tảng đám mây, loại bỏ lỗi do nhập liệu thủ công. Điều này đảm bảo hồ sơ sẵn sàng cho kiểm toán về điện trở cách điện, kết quả chịu điện áp và dữ liệu môi trường liên quan. Theo một nghiên cứu năm 2024, các công trình sử dụng phương pháp theo dõi dựa trên đám mây đã giảm vi phạm quy định 41% so với phương pháp dùng giấy.

Tích hợp với BIM để Giám sát Hiệu suất Dài hạn của Hệ thống Dây điện Hạ thế

Các nền tảng Mô hình Thông tin Công trình (BIM) hiện nay tích hợp dữ liệu kiểm tra cách điện trong quá trình vận hành, cho phép mô hình hóa bảo trì dự đoán. Việc tích hợp này xác định các nguy cơ ăn mòn trong đường ống luồn dây và tính toán tốc độ suy giảm cách điện dưới tải nhiệt cụ thể. Các dự án sử dụng kiểm tra tích hợp BIM báo cáo số lần thay cáp giảm 22% trong chu kỳ vận hành năm năm.

Xây dựng Chiến lược Kiểm tra Đáng tin cậy cho các Dự án Cáp Hạ thế

Xây dựng Quy trình Vận hành Tiêu chuẩn cho Kiểm tra Trước khi Lắp đặt

Kế hoạch tốt bắt đầu bằng việc xây dựng các quy trình vận hành tiêu chuẩn (SOP) thực sự phù hợp với những yếu tố rủi ro mà các dự án cụ thể phải đối mặt. Các tài liệu SOP này cần bao gồm những nội dung như mức điện áp nào được kiểm tra, điều kiện thời tiết nào ảnh hưởng đến việc kiểm tra, khi nào thiết bị cần hiệu chuẩn lại, và cách ghi chép đúng đắn toàn bộ quá trình này. Việc tuân thủ các tiêu chuẩn như IEC 60502 hoặc NEC Điều 310 không chỉ đơn thuần là đáp ứng các yêu cầu quy định, mà còn giúp ngăn ngừa những vấn đề thường xuyên xảy ra tại hiện trường, đặc biệt là các sự cố do lớp cách điện bị suy giảm theo thời gian. Dữ liệu từ báo cáo năm 2023 của NECA cho thấy một kết quả khá ấn tượng: các công trường xây dựng áp dụng đúng các SOP đã ghi nhận số ca phải làm lại công việc do lỗi cách điện giảm sút ít hơn khoảng 60%. Điều này cho thấy rõ ràng rằng các quy trình này có thể tạo nên sự khác biệt lớn trong việc duy trì chất lượng cho các hệ thống lắp đặt điện.

Đào tạo kỹ thuật viên về việc kiểm tra đúng cách và diễn giải kết quả

Dù thiết bị có hiện đại đến đâu thì vẫn cần những người biết mình đang làm gì. Các buổi đào tạo định kỳ hàng năm thực sự giúp công nhân hiểu được cách các chỉ số điện trở thay đổi khi điều kiện chuyển từ những ngày nắng nóng sang đêm ẩm ướt. Họ cũng học cách phân biệt giữa mức rò rỉ bình thường khoảng 1 milliamp mỗi 100 volt với những sự cố nghiêm trọng cần được khắc phục ngay lập tức. Khi các công ty mô phỏng các tình huống thực tế tại công trường, ví dụ như cáp bị uốn cong trong quá trình lắp đặt, kỹ thuật viên sẽ giỏi hơn nhiều trong việc chẩn đoán chính xác sự cố. Các con số cũng chứng minh điều này – đa số các đội có kinh nghiệm phát hiện được khoảng 8 trên 10 vấn đề về cách điện trước khi bất cứ thứ gì được đưa vào vận hành, nhờ đó tránh được những rắc rối sau này khi thiết bị bắt đầu hỏng hóc sau khi đã lắp đặt.

Tích hợp kiểm tra vào tiến độ dự án mà không gây chậm trễ

Khi lên kế hoạch trước, việc đưa các bài kiểm tra điện trở cách điện vào ngay trong các bước quy trình làm việc thay vì xem chúng như những nhiệm vụ riêng biệt là một giải pháp hợp lý. Nhiều kỹ thuật viên nhận thấy rằng việc kiểm tra từng đoạn cáp dài 100 mét trong khi lắp đặt tủ rack có thể giảm thời gian lãng phí khoảng một phần ba, theo nghiên cứu gần đây từ tạp chí EMI năm ngoái. Thiết lập theo mô-đun cũng là một lựa chọn thông minh vì nếu một phần hệ thống gặp sự cố, chỉ cần tập trung xử lý phần đó thay vì phải dừng toàn bộ hoạt động. Hầu hết các chuyên gia đều dự trù thêm thời gian cho các lần kiểm tra lại nếu cần, thường vào khoảng 5 đến 8 phần trăm tổng thời gian thực hiện. Các nhà thầu điện áp thấp làm việc trong các dự án cơ sở hạ tầng quan trọng đã áp dụng phương pháp này, với gần ba phần tư trong số họ thực sự sử dụng khoảng thời gian dự phòng này để duy trì tiến độ dù gặp phải các vấn đề bất ngờ.

Câu hỏi thường gặp

Tại sao điện trở cách điện lại quan trọng trong hệ thống dây điện hạ thế?

Điện trở cách điện rất quan trọng để ngăn ngừa thất thoát điện năng, hiện tượng đoản mạch và các vụ cháy điện nguy hiểm, đặc biệt trong môi trường dễ bị ảnh hưởng bởi độ ẩm và sự dao động nhiệt độ.

Kiểm tra điện trở cách điện bao gồm những gì?

Kiểm tra điện trở cách điện bao gồm việc áp dụng điện áp một chiều được điều khiển bằng thiết bị đo mêgôm kế để kiểm tra độ nguyên vẹn của lớp cách điện của cáp trong điều kiện thực tế.

Các tiêu chuẩn ngành đối với điện trở cách điện của cáp là gì?

Các tiêu chuẩn như IEC 60502-1 yêu cầu ngưỡng điện trở cách điện tối thiểu và điện áp thử nghiệm để đảm bảo chất lượng cáp và sự tuân thủ các quy định an toàn.

Yếu tố nào có thể ảnh hưởng đến hiệu suất của lớp cách điện theo thời gian?

Các yếu tố môi trường như nhiệt độ cực đoan, tia UV, ứng suất cơ học và độ ẩm có thể làm suy giảm lớp cách điện, ảnh hưởng đến hiệu suất của nó theo thời gian.

Công nghệ hiện đại có thể cải thiện việc kiểm tra cách điện như thế nào?

Công nghệ hiện đại, như máy đo điện trở cách điện kỹ thuật số và ghi dữ liệu dựa trên nền tảng đám mây, nâng cao độ chính xác, hiệu quả và việc theo dõi sự tuân thủ trong các quy trình kiểm tra cách điện.
