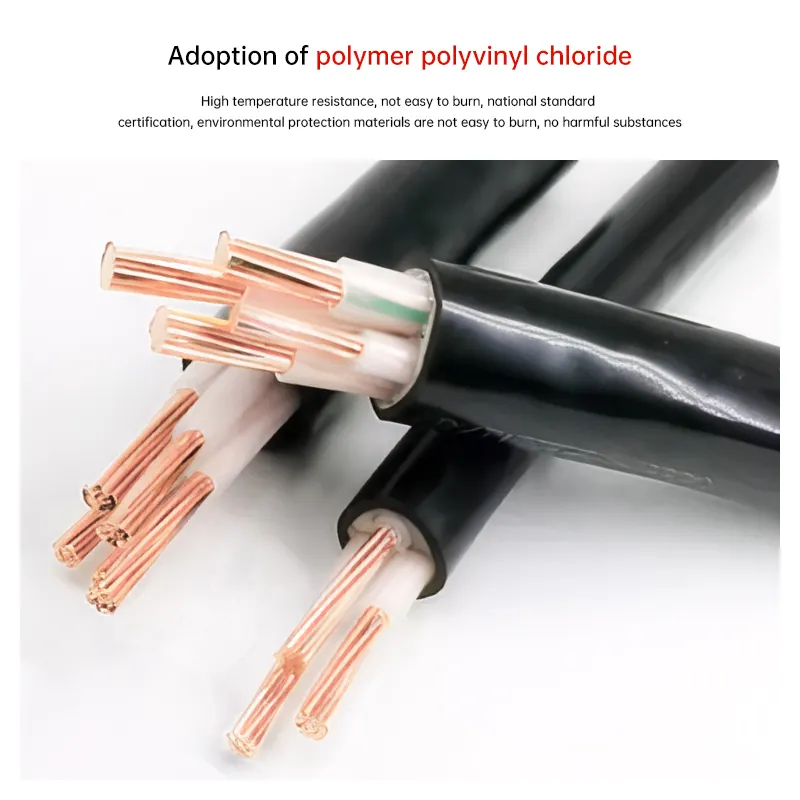

Как проверить изоляционные характеристики кабелей низкого напряжения перед установкой?

Понимание сопротивления изоляции в кабелях низкого напряжения

Что такое сопротивление изоляции и почему оно важно для кабелей низкого напряжения

Сопротивление изоляции показывает, насколько хорошо кабель препятствует перемещению постороннего электричества между его проводами, и измеряется в мегаомах (МΩ). При работе с низковольтной проводкой хорошее сопротивление изоляции особенно важно для предотвращения потерь энергии, коротких замыканий и, что наиболее важно, опасных электрических пожаров. Такие факторы, как повышенная влажность, перепады температур и механические повреждения кабелей, постепенно разрушают изоляцию, увеличивая вероятность утечек тока. Проверка сопротивления изоляции перед вводом кабелей в эксплуатацию позволяет выявить слабые места, которые в противном случае могли бы остаться незамеченными. Такое тестирование может значительно сократить количество дуговых замыканий на заводах и других промышленных объектах — по данным полевых отчетов ремонтных бригад, иногда почти вдвое.

Роль проверки сопротивления изоляции в предотвращении электрических неисправностей

Проверка изоляции с помощью мегаомметров включает подачу контролируемого постоянного напряжения, обычно от 500 до 1000 вольт, чтобы проверить, насколько хорошо материалы выдерживают условия, аналогичные реальной эксплуатации. Ценность этого метода заключается в его способности выявлять проблемы, которые обычные визуальные проверки просто не могут обнаружить. Представьте себе микроскопические трещины, появляющиеся в ПВХ-оболочке, или попадание воды во внутренние слои сшитого полиэтилена (XLPE) со временем. Эти проблемы могут быть незаметны невооружённым глазом, но в будущем могут вызвать серьёзные неполадки. Преимущества также весьма значительны. Согласно отраслевым данным, замыкания на землю являются причиной около 42 процентов всех электрических аварий в офисных зданиях. Устранение этих проблем на ранней стадии означает меньшее количество незапланированных отключений и экономию средств в долгосрочной перспективе, поскольку устранение каждого инцидента обычно обходится примерно в шестнадцать тысяч долларов.

Основные стандарты, регулирующие качество кабелей и соответствие требованиям

Международные стандарты определяют минимальные пороговые значения сопротивления изоляции для кабелей низкого напряжения:

Эти эталоны обеспечивают способность кабелей выдерживать скачки напряжения, термоциклирование и воздействие химических веществ, сохраняя соответствие международным нормам безопасности, таким как NFPA 70 и ISO 11801.

Основные принципы проверки изоляции перед монтажом

Фундаментальные электрические свойства, оцениваемые при испытании кабелей

Испытание сопротивления изоляции сосредоточено на трёх ключевых электрических параметрах: поверхностной удельной проводимости (измерение токов утечки), объёмной удельной проводимости (оценка качества основной изоляции) и индексе поляризации (выявление поглощения влаги). Эти показатели определяют базовые характеристики, при этом промышленные стандарты требуют минимальных значений сопротивления изоляции 100 МОм для новых установок при 500 В постоянного тока (IEC 60243-1:2021).

Испытание на электрическую прочность и диэлектрическую стойкость: обеспечение целостности изоляции

Диэлектрическое испытание заключается в приложении напряжения, превышающего нормальные рабочие уровни, обычно в 2–3 раза выше номинального, в течение примерно одной минуты. Это позволяет выявить мелкие дефекты, которые обычные проверки обнаружить не могут. Недавние исследования 2023 года, посвящённые электрическим системам на военно-морских кораблях, показали интересный результат: при сочетании испытаний переменным напряжением 1000 В с тепловизионным контролем количество проблем с изоляцией сократилось почти на три четверти. Для получения достоверных результатов необходимо учитывать такие факторы, как длина кабелей и уровень влажности окружающей среды, в противном случае реальные проблемы могут быть пропущены.

Факторы окружающей среды и механические нагрузки, влияющие на производительность

Перед установкой инженеры проводят испытания, имитирующие реальные условия эксплуатации кабелей на местности. Материалы подвергаются экстремальным температурам — от минус 40 градусов Цельсия до плюс 90 градусов Цельсия, а также воздействию ультрафиолетового света, как при прямом солнечном свете. При механических испытаниях мы многократно изгибаем эти кабели в соответствии со стандартом EN 50396 от 2022 года. Что показывают такие испытания? Зачастую со временем изоляция становится хрупкой, что приводит к появлению раздражающих трещин, особенно в кабелях низкого напряжения с ПВХ-изоляцией. Также проводятся испытания на влажность. Специальные камеры проверяют, насколько хорошо материалы устойчивы к разрушению под действием влаги, ведь, по правде говоря, попадание воды внутрь кабелей вызывает около одной трети всех отказов в первые несколько месяцев работы, согласно данным NEMA WC 74, опубликованным в 2023 году.

Пошаговая процедура проверки характеристик изоляции

Подготовка кабелей низковольтной электропроводки к испытанию: очистка и изоляция

Прежде всего убедитесь, что цепи полностью обесточены, и отключите все кабели от источников питания. Далее тщательно очистите поверхности с помощью непроводящего средства, чтобы удалить скопившуюся пыль или следы влаги, которые могут повлиять на результаты измерений. Заземление в данном случае имеет особое значение, поэтому дважды проверьте правильность подключения всех элементов к заземлению. Не забудьте применить процедуры блокировки/снятия бирок (lockout/tagout), чтобы предотвратить случайное включение оборудования во время работ. Перед продолжением внимательно осмотрите оборудование на наличие признаков механических повреждений, таких как трещины на корпусе или участки, где изоляция стёрлась из-за абразивного износа.

Использование мегаомметров: передовые методы для получения точных результатов

1. Установите мегаомметр на напряжение, указанное в стандарте IEEE 43-2000 (обычно 500–1000 В для низковольтных систем).
2. Надежно подключите испытательные провода между проводником и заземлением.
3. Подавайте напряжение в течение 60 секунд для стабилизации, так как более короткие интервалы могут пропустить постепенное разрушение изоляции.

Избегайте тестирования в условиях высокой влажности (>85% ОВ), которая может искусственно снизить значения сопротивления на 30–50% (Parker, 2022).

Интерпретация результатов испытаний: что считается безопасным сопротивлением изоляции?

Допустимые пороговые значения различаются в зависимости от типа и длины кабеля, но за основу часто принимается значение ≥1 МОм на 1000 В рабочего напряжения. Например, в системе 480 В значение должно быть не менее 0,48 МОм. Значения индекса поляризации (PI) выше 2,0 указывают на хорошее состояние изоляции; результаты ниже 1,5 свидетельствуют о возможном загрязнении или поглощении влаги.

Распространённые ошибки при полевых испытаниях и способы их избежания

• Игнорирование факторов окружающей среды : Проводите испытания при стабильной температуре (10–30 °C).
• Игнорирование длины кабеля : Используйте метрики сопротивления на километр для длинных линий.
• Спешка при измерениях : Дайте полные 10 минут для стабилизации показателя абсорбции (PI).
• Неправильное обращение с оборудованием : Калибруйте мегаомметры ежеквартально для поддержания точности ±3%.

Современные инструменты и технологии для испытаний изоляции

Цифровые мегаомметры и умные тестеры: Эволюция методов проверки кабелей

Современные цифровые мегаомметры измеряют сопротивление до 10 ГОм с точностью ±2%, превосходя аналоговые модели. Они поддерживают испытательные напряжения от 50 В до 5 кВ, соответствующие стандарту IEC 60505. Умные тестеры теперь оснащены диагностикой с поддержкой Bluetooth, что позволяет передавать данные в реальном времени на мобильные устройства и повышает эффективность полевых испытаний на 73% (NETA 2023).

Беспроводная регистрация данных и отчетность в облачных системах для контроля соблюдения норм

Продвинутые системы используют зашифрованные беспроводные протоколы для передачи результатов тестирования напрямую на облачные платформы, что устраняет ошибки ручного документирования. Это обеспечивает готовые к аудиту записи сопротивления изоляции, результатов испытаний на выдерживание напряжения и метаданных окружающей среды. Установки, использующие облачный отслеживающий контроль, сократили нарушения требований на 41% по сравнению с бумажными методами, согласно исследованию 2024 года.

Интеграция с BIM для мониторинга долгосрочной эксплуатации низковольтной проводки

Платформы информационного моделирования зданий (BIM) теперь включают данные испытаний изоляции при вводе в эксплуатацию, что позволяет создавать модели прогнозируемого технического обслуживания. Эта интеграция выявляет риски коррозии в кабельных трассах и рассчитывает скорость деградации изоляции при определённых тепловых нагрузках. Проекты, использующие тестирование с интеграцией BIM, сообщают о на 22% меньшем количестве замен кабелей в течение пятилетних эксплуатационных циклов.

Разработка надёжной стратегии тестирования проектов низковольтных кабельных систем

Разработка стандартных операционных процедур для предустановочного тестирования

Хорошее планирование начинается с разработки стандартных эксплуатационных процедур (SOP), которые действительно соответствуют тем факторам риска, с которыми сталкиваются конкретные проекты. Эти документы SOP должны охватывать такие вопросы, как какие уровни напряжения подлежат испытаниям, какие погодные условия имеют значение для тестирования, когда оборудование нуждается в повторной калибровке и как вся эта информация должным образом фиксируется. Соблюдение стандартов, таких как IEC 60502 или NEC Article 310, — это не просто формальное выполнение требований регуляторов, но и эффективная профилактика распространённых на практике проблем, особенно случаев постепенного разрушения изоляции. Данные недавнего отчёта NECA за 2023 год показывают впечатляющие результаты: строительные площадки, где были внедрены надлежащие SOP, зафиксировали примерно на 60 % меньше случаев, когда приходилось переделывать работу из-за отказов изоляции. Это наглядно демонстрирует, насколько такие процедуры могут способствовать поддержанию высокого качества электромонтажных работ.

Обучение техников правильному проведению испытаний и интерпретации результатов

Независимо от того, насколько совершенным становится оборудование, по-прежнему требуются специалисты, которые знают, что делают. Регулярные годовые учебные занятия действительно помогают работникам понять, как изменяются показания сопротивления при изменении условий — от жарких дней до влажных ночей. Они также учатся различать нормальный уровень утечки около 1 миллиампера на 100 вольт и серьёзные неисправности, которые необходимо устранять немедленно. Когда компании моделируют реальные полевые ситуации, например, изгибание кабелей во время монтажа, техники значительно лучше справляются с правильной диагностикой проблем. Это подтверждается и цифрами — опытные бригады выявляют около 8 из 10 проблем с изоляцией ещё до ввода оборудования в эксплуатацию, что позволяет избежать множества трудностей в будущем, когда после установки начинаются сбои.

Внедрение испытаний в график проекта без возникновения задержек

При планировании заранее имеет смысл включать испытания сопротивления изоляции непосредственно в другие этапы рабочего процесса, а не рассматривать их как отдельные задачи. Многие техники отмечают, что проверка участков кабеля длиной 100 метров во время монтажа стоек сокращает потери времени примерно на треть, согласно недавнему исследованию журнала EMI за прошлый год. Модульная настройка — это также разумный шаг, поскольку в случае выхода из строя части системы потребуется устранять неисправность только в этом участке, а не останавливать полностью всю работу. Большинство специалистов закладывают дополнительное время на возможные повторные испытания — обычно около 5–8 процентов от всего графика. Подрядчики по низковольтным системам, работающие над проектами критически важной инфраструктуры, уже переняли этот подход: почти три четверти из них фактически используют эти резервы, чтобы сохранять сроки реализации проектов неизменными, несмотря на непредвиденные проблемы.

Часто задаваемые вопросы

Почему сопротивление изоляции важно в низковольтной проводке?

Сопротивление изоляции имеет решающее значение для предотвращения потерь энергии, коротких замыканий и опасных электрических пожаров, особенно в условиях, подверженных воздействию влаги и перепадов температур.

Что включает в себя испытание сопротивления изоляции?

Испытание сопротивления изоляции заключается в подаче контролируемого постоянного напряжения с помощью мегаомметра для проверки целостности изоляции кабеля в реальных условиях эксплуатации.

Какие отраслевые стандарты применяются к сопротивлению изоляции кабелей?

Стандарты, такие как IEC 60502-1, требуют минимальных пороговых значений сопротивления изоляции и испытательных напряжений для обеспечения качества кабелей и соответствия нормам безопасности.

Что может повлиять на производительность изоляции со временем?

Внешние факторы, такие как экстремальные температуры, ультрафиолетовое излучение, механические нагрузки и влажность, могут привести к деградации изоляции и снижению её характеристик со временем.

Как современные технологии могут улучшить испытания изоляции?

Современные технологии, такие как цифровые мегаомметры и регистрация данных на основе облачных технологий, повышают точность, эффективность и отслеживание соответствия при испытаниях изоляции.
